Chào các bác, lại là tôi đây – một người thợ điện nước, thông tắc cống đã có hơn một thập kỷ lăn lộn trên các công trình từ nhà dân đến chung cư, xí nghiệp. Trong suốt quãng thời gian làm nghề, chứng kiến không biết bao nhiêu gia đình phải đục phá nền gạch đắt tiền, chịu cảnh xú uế bốc mùi nồng nặc chỉ vì cái hầm cầu xây sai kỹ thuật, tôi thực sự thấy xót xa.
Nguyên nhân cốt lõi của 90% các ca tắc nghẽn, bục vỡ hầm cầu sớm đều xuất phát từ việc thợ xây làm theo “cảm tính”, truyền miệng nhau mà không tuân theo một bản vẽ cad bể phốt chuẩn mực nào. Cái phần ngầm dưới lòng đất một khi đã lấp đi là cực kỳ khó sửa. Hôm nay, bằng tất cả tâm huyết và kinh nghiệm thực chiến của mình, tôi sẽ bóc tách chi tiết cấu tạo, thông số kỹ thuật trên bản vẽ để các bác có thể tự tin giám sát thợ thi công cho chính ngôi nhà của mình.
🎁 VOUCHER HỖ TRỢ KỸ THUẬT & XỬ LÝ SỰ CỐ: Nếu hầm cầu nhà các bác đang thi công gặp vấn đề, hoặc hệ thống cũ đang bốc mùi, dội nước không trôi, đừng vội đục phá! Gọi ngay Hotline: 0983.86.9949. Chúng tôi dành tặng mã giảm giá 20% cho mọi dịch vụ kiểm tra, xử lý triệt để tận nơi khi khách hàng liên hệ trực tiếp qua bài viết này.

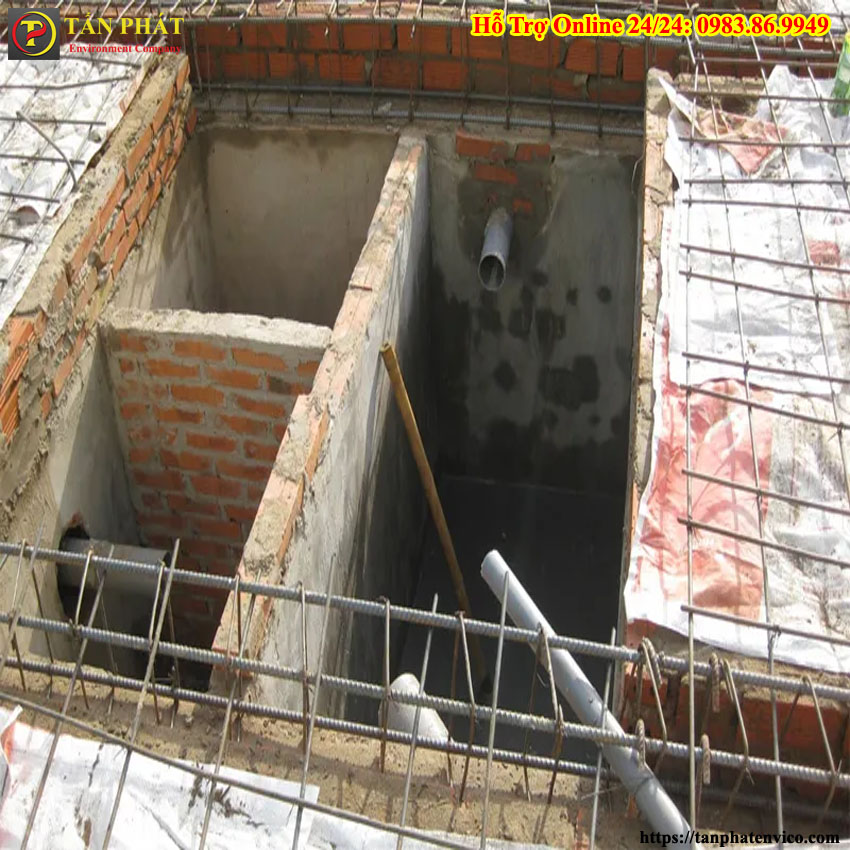

1. Tầm quan trọng và cấu tạo chi tiết trên bản vẽ cad bể phốt
Nhiều bác chủ nhà thường chép miệng: “Ôi dào, cái hố xí thì cứ đào vuông vuông rồi xây gạch lên là xong, cần gì bản vẽ rườm rà”. Đó là một sai lầm chết người! Một bản vẽ CAD tiêu chuẩn không chỉ quy định kích thước, mà còn chỉ rõ hướng dòng chảy, vị trí đặt ống lồng để hệ thống vi sinh vật phân hủy chất thải hoạt động trơn tru nhất.
Hiện nay, tùy thuộc vào diện tích đất và nhu cầu sử dụng, chúng ta thường áp dụng hai loại thiết kế chính:
Bản vẽ hệ thống 2 ngăn (Truyền thống)
Đây là thiết kế phổ biến ở các vùng nông thôn hoặc những ngôi nhà có diện tích đất quá eo hẹp.
- Ngăn chứa (Chiếm 2/3 tổng thể tích): Nơi tiếp nhận trực tiếp toàn bộ phân và giấy vệ sinh từ bồn cầu dội xuống. Tại đây, chất thải thô sẽ được lên men và phân hủy thành bùn.
- Ngăn lắng (Chiếm 1/3 tổng thể tích): Nước sau khi phân hủy ở ngăn chứa sẽ tràn sang đây để lắng cặn lại một lần nữa trước khi xả ra cống ngầm.
Bản vẽ hệ thống 3 ngăn (Khuyên dùng cho nhà phố hiện đại)
Với kinh nghiệm của tôi, nếu nhà các bác có đủ diện tích, hãy bắt buộc thợ xây theo bản vẽ 3 ngăn. Hệ thống này lọc kỹ hơn, sạch hơn, không gây ô nhiễm môi trường và hạn chế tối đa việc tắc nghẽn đường cống chung.
- Ngăn chứa: Chiếm 1/2 tổng dung tích hầm.
- Ngăn lọc: Chiếm 1/4 dung tích, nhận nước từ ngăn chứa tràn sang để tiếp tục giữ lại các mảng bám lơ lửng.
- Ngăn lắng: Chiếm 1/4 dung tích còn lại, là chốt chặn cuối cùng để nước đầu ra đạt độ trong tương đối.
💡 CẢNH BÁO TỪ THỢ LÀNH NGHỀ: Việc tính toán sai dung tích ngăn chứa ngay trên bản vẽ sẽ khiến hầm quá tải rất nhanh. Đừng để đến khi chất thải trào ngược lênh láng ra sàn nhà mới cuống cuồng đi tìm hiểu chi phí hút hầm cầu trọn gói để giải quyết hậu quả. Hãy làm chuẩn ngay từ đầu!
2. Tiêu chuẩn kỹ thuật “vàng” phải có trên bản vẽ thi công
Để các bác dễ hình dung và lấy thước ra đo nghiệm thu với thợ nề, tôi đã tóm tắt các thông số kỹ thuật cốt lõi nhất từ bản vẽ ra bảng dưới đây. Sai một ly ở các thông số này là đi tong cả cái hầm tự hoại.
| Bề dày tường gạch | Tối thiểu 200mm (Tường 20) | Bắt buộc dùng gạch đặc nung, tuyệt đối không dùng gạch lỗ để đảm bảo khả năng chịu áp lực nước và chống thấm. |
| Kích thước ống xả thải | Đường kính phi 110mm trở lên | Phải dùng cút chếch (chếch 45 độ), hạn chế tối đa dùng cút vuông 90 độ để phân và giấy không bị kẹt ở góc cua. |
| Lỗ thông giữa các ngăn | Thường là lỗ vuông 200x200mm hoặc dùng ống phi 110mm | Đặt cách mép vách ngăn khoảng 1/3 chiều cao mực nước thực tế. Các lỗ thông phải đặt so le nhau để kéo dài dòng chảy. |
| Ống thoát nước ra cống | Phi 90mm hoặc 110mm | Đặt cao hơn đáy hầm ít nhất 1.2m đến 1.5m để cặn bùn không bị hút trôi ra ngoài. |
Hệ thống ống thông hơi – Lá phổi của hầm tự hoại
Rất nhiều bản vẽ phác thảo sơ sài bỏ qua cái ống này, và hậu quả là bể phốt tích tụ khí Metan (CH4) nứt toác, bồn cầu kêu ục ục hoặc xả không trôi. Trên bản vẽ cad bể phốt chuẩn, ống thông hơi thường dùng ống nhựa phi 27mm hoặc 34mm, được kết nối từ ngăn chứa và đưa thẳng lên vị trí cao nhất của mái nhà để tản mùi bốc ra không khí.
3. Hướng dẫn Step-by-step đọc bản vẽ và giám sát thi công
Cầm bản vẽ trên tay, các bác hãy theo sát thợ nề và thợ nước qua 5 bước thi công mang tính “sống còn” sau:

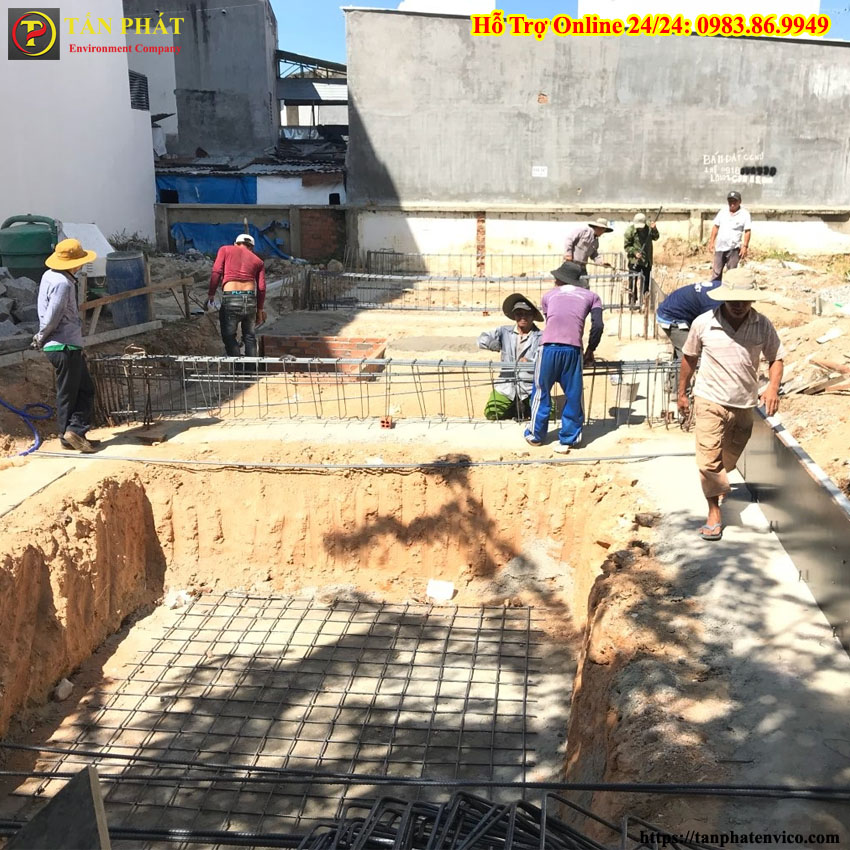

- Đào hố móng và gia cố đáy: Dựa vào kích thước dài x rộng x sâu trên bản vẽ để đào đất. Đáy móng phải được đầm thật phẳng, sau đó đổ một lớp bê tông cốt thép lót nền (mác 200, rải lưới thép phi 8) dày tối thiểu 15cm. Đây là nền tảng chống lún nứt cho toàn bộ hầm.

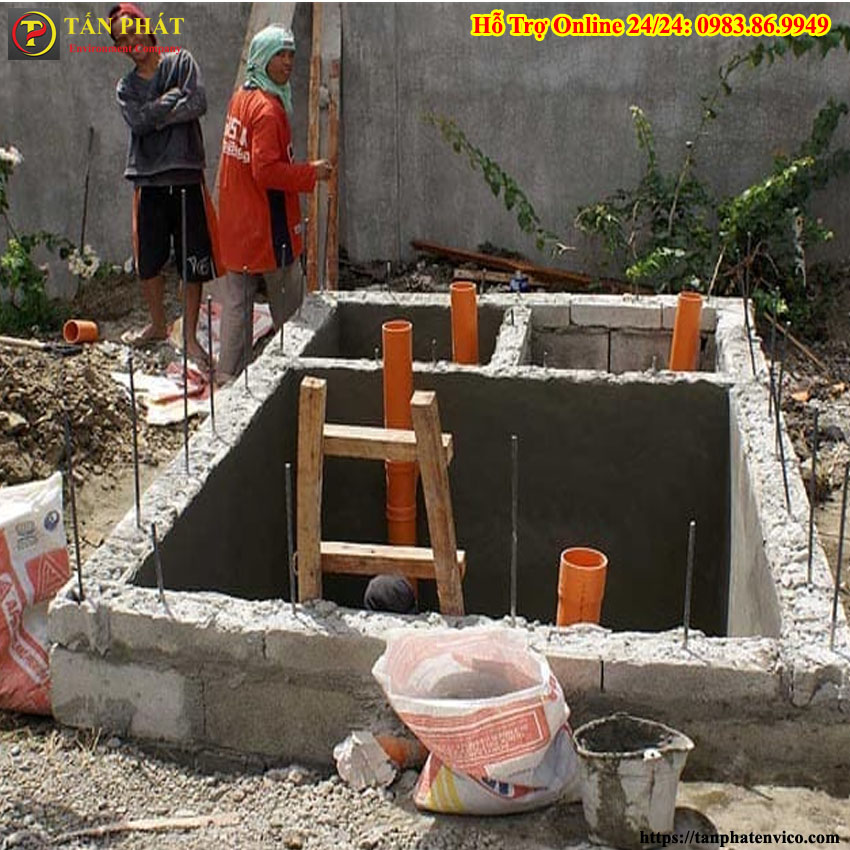

- Xây tường bao và vách ngăn: Thợ xây tường đôi bao quanh, bên trong xây vách ngăn chia buồng. Vừa xây vừa chừa sẵn các vị trí đặt ống lồng theo đúng cao độ thiết kế.
- Công tác chống thấm (Cực kỳ quan trọng): Sau khi xây xong, thợ trát vữa xi măng mác cao thật chặt tay. Tiếp theo, bắt buộc phải quét thêm 2 lớp hồ dầu (xi măng tinh) để chống thấm tuyệt đối. Đợi khô, bơm nước ngâm nghiệm thu trong 48 tiếng. Nếu nước rút đi, chứng tỏ hầm bị rò rỉ, phải khắc phục ngay lập tức trước khi lấp đất.
- Kết nối hệ thống huyết mạch: Lắp đặt ống xả từ bồn cầu xuống, ống thông các ngăn, ống thoát ra ngoài và ống thông hơi. Dùng sika chống thấm miết thật chặt xung quanh các khe hở rỗng xuyên tường gạch để nước không rỉ qua mép ống.
- Đổ nắp hầm và chừa Lỗ Thăm: Đổ nắp bê tông chắc chắn. Đặc biệt lưu ý: Yêu cầu thợ chừa lại một “Lỗ thăm hầm” (kích thước khoảng 20x20cm) trên nóc ngăn chứa, hoặc nối một ống nhựa phi 110mm kéo thẳng lên bằng mặt nền gạch. Lỗ này sẽ là cứu tinh sau 5-10 năm nữa, khi các bác cần gọi một đơn vị hút bể phốt uy tín luồn vòi xuống dọn dẹp cặn bã mà không phải cạy tung sàn nhà vệ sinh.
🛠️ MẸO BẢO DƯỠNG ĐƯỜNG ỐNG TỪ CHUYÊN GIA:
Dù hầm tự hoại xây tốt đến đâu, nếu gia đình có thói quen lạm dụng nước tẩy rửa mạnh, đổ dầu mỡ thừa hay vứt băng vệ sinh, tóc rối xuống bồn cầu thì đường ống cũng sẽ nhanh chóng “đình công”. Hãy rèn thói quen sử dụng men vi sinh định kỳ 3 tháng/lần để bổ sung lợi khuẩn, giúp hệ thống hoạt động bền bỉ, hạn chế mùi hôi.
4. Những dấu hiệu nhận biết hệ thống ngầm đang “kêu cứu”
Là người làm nghề, tôi luôn khuyên các gia chủ không nên coi hầm tự hoại là một “chiếc túi thần kỳ không đáy”. Quá trình phân hủy chỉ làm tan chất hữu cơ, còn lớp cặn bùn vô cơ sẽ tích tụ dần dưới đáy, mỗi năm một dày thêm.
Nếu các bác thấy nước dội bồn cầu rút rất chậm, xuất hiện những tiếng kêu “ục ục” lạ tai, hoặc cống thoát sàn nhà vệ sinh trào ngược nước đen ngòm kèm mùi hôi thối, thì rất có thể đó là những dấu hiệu bể phốt bị đầy hoặc đường ống thông thủy giữa các ngăn đã bị rác cứng bít tắc.
Việc hiểu rõ cấu tạo từ đầu sẽ giúp các bác chủ động hơn trong việc bảo vệ ngôi nhà. Đồng thời, việc nắm bắt tầm quan trọng của việc bảo dưỡng bể phốt định kỳ (chu kỳ trung bình 3-5 năm đối với nhà phố) sẽ giúp hệ thống luôn trong trạng thái thông thoáng, tránh được những sự cố ứ nghẹn đầy ám ảnh.
Xây nhà là việc lớn, hạng mục ngầm lại càng phải cẩn trọng hơn bao giờ hết. Nếu các bác đang trong giai đoạn lên bản vẽ thiết kế, cần tư vấn chuyên sâu về kỹ thuật đường nước, hoặc hệ thống vệ sinh hiện tại đang gặp trục trặc không thể tự xử lý, đừng ngần ngại nhấc máy gọi cho Công Ty Tấn Phát Envico. Anh em thợ thuyền chúng tôi luôn sẵn sàng có mặt, xử lý bằng cái tâm của người làm nghề để mang lại sự bình yên, sạch sẽ cho ngôi nhà của các bác.
